Теплопроводность строительных материалов, что это, таблица

Общее понятие о теплопроводности и ее природа

Если отвечать простыми словами на вопрос о том, что такое теплопроводность в физике, то следует сказать, что передача тепла между двумя телами или различными областями одного и того же тела является процессом обмена внутренней энергией между частицами, составляющими тело (молекулы, атомы, электроны и ионы). Сама внутренняя энергия состоит из двух важных частей: из кинетической и из потенциальной энергии.

Что такое теплопроводность в физике с точки зрения природы этой величины? На микроскопическом уровне способность материалов проводить тепло зависит от их микроструктуры. Например, для жидкостей и газов указанный физический процесс происходит за счет хаотичных столкновений между молекулами, в твердых телах основная доля переносимого тепла приходится на обмен энергией между свободными электронами (в металлических системах) или фононами (неметаллические вещества), которые представляют собой механические колебания кристаллической решетки.

Коэффициент теплопроводности

Наступила зима. В квартире батареи центрального отопления нагревают воздух. Почему же температура в комнатах повышается не до температуры батареи, а до меньшего уровня? Да потому, что тепло через стены уходит наружу, на улицу. Что это значит? Тепло — не какой-то физический объект. Но из жизненного опыта вы знаете, что горячее тело нагревает окружающие его холодные тела (а холодное — остужает горячие), и удобно считать, что при этом от горячих тел к холодным передаётся тепло.

Как тепло распространяется в одном теле, от уже нагретых частей к более холодным? Разные материалы проводят тепло по-разному — одни хуже, другие лучше. Поэтому у каждого материала есть свой коэффициент теплопроводности k, равный количеству тепла, которое за 1 секунду проходит через стену из этого материала площадью 1 кв. метр и толщиной 1 метр при разности температур 1 градус.

Понятно, что через стену в два раза большей площади проходит в два раза большее количество тепла, а через стену удвоенной толщины — вдвое меньшее (подумайте, почему?). А ещё оказывается, что чем больше разность температур, тем быстрее передаётся тепло.

Количество тепла, как и любой энергии, измеряют в джоулях (Дж). Например, чтобы вскипятить 1 литр воды комнатной температуры, необходимо «передать воде» 350 000 Дж = 350 кДж. А скорость передачи тепла измеряют в ваттах (Вт). Передача 1 Дж тепла за 1 с соответствует 1 Вт. Например, мощность чайника примерно равна 2 кВт = 2000 Вт.

У силикатного (или белого) кирпича k = 0,81 (далее эту размерность будем опускать), то есть, например, для квадратного метра кирпичной стены толщиной 50 см потери тепла на 1 градус разницы температур составят 1,62 джоуля в секунду (или 1,62 ватта). У дерева k = 0,2, и потому при той же толщине стен деревянный дом теплее кирпичного в 4 раза. В частности, поэтому кирпичные стены делают толще деревянных. А у бетона k = 1,75, и панельный дом, построенный из бетонных плит, получается вдвое холоднее кирпичного с той же толщиной стен. Стены можно утеплять пенопластом — его коэффициент 0,04. Вспомним детский стишок:

Ох, беда, беда, беда,
Наступили холода.
На стекле горюет муха:
«Выпал снег белее пуха!
Если бы мне валенки,
Пусть подшиты, стареньки,
Да суконные штаны —
Дожила бы до весны!»

Дело в том, что у шерстяного войлока (то есть у тех же валенок) k = 0,045. Зимой в валенках намного теплее, чем в кожаных ботинках. Конечно, валенки ноги не греют, а лишь препятствуют большим потерям тепла.

У хлопковой ваты k = 0,055. Потому испокон веков ватные халаты защищали жителей Средней Азии от нестерпимой летней жары. Температура тела человека 36,7°C, температура воздуха 40–45°C. В этом случае ватный халат в минимальной степени способствует подводу тепла к телу, предохраняя человека от перегрева. Точно так же меховые рукавицы защищают руки кузнеца, держащего раскалённую заготовку.

У минеральной ваты k = 0,045–0,055. Её используют для термоизоляции труб отопления.

Газы — плохие проводники тепла, у них коэффициент теплопроводности мал, например у воздуха k = 0,022. Поэтому оконные рамы делали двойными, и в современных стеклопакетах тоже есть воздух между стёклами: можно сказать, что тепло в доме сохраняет не стекло, а воздух внутри рамы. Но газы могут передавать тепло конвекцией, то есть перемешиваться. По этой причине особенно хорошими теплоизоляционными свойствами обладают пористые материалы — поры в них препятствуют конвекции.

Многие птицы зимой во время сильных морозов зарываются в снег. Рыхлый снег почти не проводит тепло и сохраняет примерно одинаковую температуру даже при сильных ночных заморозках. Так спасаться от морозов, да и от хищников, научились глухари, тетерева, куропатки, рябчики. Птицы способны проводить под снегом без движения несколько дней, при этом их потери энергии минимальны. Да и медведи спят в берлогах, занесённых снегом, словно тёплым одеялом.

Среди металлов рекордсменом по теплопроводности можно считать серебро — у него k = 430. У железа k = 92. Если серебряную ложку опустить в кипяток, то удержать её в руках, пожалуй, не удастся: она очень быстро станет нестерпимо горячей. Металлы очень хорошо проводят тепло (гораздо лучше неметаллов), потому что в них есть свободные электроны, которые быстро перемещаются и переносят тепло.

Возвращаясь к тёплой одежде, скажем, что она не греет, а препятствует потерям тепла. Теперь вы легко объясните, какую одежду мы называем холодной.

Напоследок — две задачи.

1. В некоторых современных квартирах делают тёплые полы. Для этого вдоль всего пола прокладывают нагревательные элементы, питающиеся электричеством. А в новых вагонах московского метро появились «тёплые поручни», которые не требуют электропитания. Можете догадаться, как они устроены?

2. Эта задача очень старая. Два полярника вышли из палатки на лёд. Падающий сверху снег на комбинезоне одного потихоньку таял, а у другого — нет, делая человека похожим на снеговика. У кого одежда теплее?

Ответы

1. «Тёплые поручни» — это обычные никелированные поручни, покрытые тонким слоем пластика. Пластик плохо проводит тепло, и поэтому тепло от человеческих рук не распространяется вдоль такого поручня. Это создаёт ощущение, что поручень тёплый.

2. Если снежинки на комбинезоне тают, то температура на его поверхности плюсовая. Стало быть, такой комбинезон плохо сохраняет тепло человеческого тела и отводит его в окружающую среду. Теплее одежда у того полярника, который похож на снеговика.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

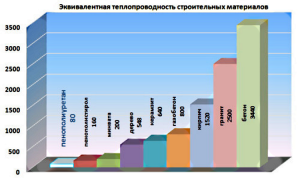

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материалаКоэффициент теплопроводности Вт/(м·°C)

	В сухом состоянии	При нормальной влажности	При повышенной влажности
Войлок шерстяной	0,036-0,041	0,038-0,044	0,044-0,050
Каменная минеральная вата 25-50 кг/м3	0,036	0,042	0,,045
Каменная минеральная вата 40-60 кг/м3	0,035	0,041	0,044
Каменная минеральная вата 80-125 кг/м3	0,036	0,042	0,045
Каменная минеральная вата 140-175 кг/м3	0,037	0,043	0,0456
Каменная минеральная вата 180 кг/м3	0,038	0,045	0,048
Стекловата 15 кг/м3	0,046	0,049	0,055
Стекловата 17 кг/м3	0,044	0,047	0,053
Стекловата 20 кг/м3	0,04	0,043	0,048
Стекловата 30 кг/м3	0,04	0,042	0,046
Стекловата 35 кг/м3	0,039	0,041	0,046
Стекловата 45 кг/м3	0,039	0,041	0,045
Стекловата 60 кг/м3	0,038	0,040	0,045
Стекловата 75 кг/м3	0,04	0,042	0,047
Стекловата 85 кг/м3	0,044	0,046	0,050
Пенополистирол (пенопласт, ППС)	0,036-0,041	0,038-0,044	0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS)	0,029	0,030	0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3	0,14	0,22	0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3	0,11	0,14	0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3	0,15	0,28	0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3	0,13	0,22	0,28
Пеностекло, крошка, 100 — 150 кг/м3	0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3	0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3	0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3	0,085-0,1
Пеноблок 100 — 120 кг/м3	0,043-0,045
Пеноблок 121- 170 кг/м3	0,05-0,062
Пеноблок 171 — 220 кг/м3	0,057-0,063
Пеноблок 221 — 270 кг/м3	0,073
Эковата	0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3	0,029	0,031	0,05
Пенополиуретан (ППУ) 60 кг/м3	0,035	0,036	0,041
Пенополиуретан (ППУ) 80 кг/м3	0,041	0,042	0,04
Пенополиэтилен сшитый	0,031-0,038
Вакуум	0
Воздух +27°C. 1 атм	0,026
Ксенон	0,0057
Аргон	0,0177
Аэрогель (Aspen aerogels)	0,014-0,021
Шлаковата	0,05
Вермикулит	0,064-0,074
Вспененный каучук	0,033
Пробка листы 220 кг/м3	0,035
Пробка листы 260 кг/м3	0,05
Базальтовые маты, холсты	0,03-0,04
Пакля	0,05
Перлит, 200 кг/м3	0,05
Перлит вспученный, 100 кг/м3	0,06
Плиты льняные изоляционные, 250 кг/м3	0,054
Полистиролбетон, 150-500 кг/м3	0,052-0,145
Пробка гранулированная, 45 кг/м3	0,038
Пробка минеральная на битумной основе, 270-350 кг/м3	0,076-0,096
Пробковое покрытие для пола, 540 кг/м3	0,078
Пробка техническая, 50 кг/м3	0,037

Теплопроводность строительных материалов

Проектированием энергоэффективных домов должны заниматься специалисты, но в реальной жизни все может быть иначе. Случается так, что владельцы домов по ряду причин вынуждены самостоятельно подбирать материалы для строительства. Им также потребуется рассчитать теплотехнические параметры, на основании которых будут проводиться термоизоляция и утепление. Поэтому нужно иметь хотя бы минимальные представления о строительной теплотехнике и ее основных понятиях, таких как коэффициент теплопроводности, в каких единицах измеряется и как просчитывается. Знание этих «азов» поможет правильно утеплить свой дом и экономно его отапливать.

Теплопроводность твердых тел

Так как в твердых телах каждая молекула или атом находятся в определенном положении и не могут его покинуть, то передача тепла с помощью конвекции оказывается невозможной, и единственным возможным процессом является проводимость. При увеличении температуры тела кинетическая энергия составляющих его частиц увеличивается, и каждая молекула или атом начинают интенсивнее колебаться. Этот процесс приводит к их столкновению с соседними молекулами или атомами, в результате таких столкновений передается кинетическая энергия от частицы к частице до тех пор, пока все частицы тела не будут охвачены этим процессом.

В результате описанного микроскопического механизма при нагреве одного конца металлического стержня температура через некоторое время выравнивается по всему стержню.

Тепло не передается одинаково в различных твердых материалах. Так, существуют материалы, которые обладают хорошей теплопроводностью. Они легко и быстро проводят тепло через себя. Но также существуют плохие теплопроводники или изоляторы, через которые тепло практически не проходит.

Недостатки высокой теплопроводности меди и ее сплавов

Медь имеет гораздо большую стоимость, чем алюминий или латунь. Но между тем этот материал имеет ряд недостатков, которые связаны с его положительными сторонами. Высокая теплопроводность этого металла вынуждает к созданию специальных условий для его обработки. То есть медные заготовки необходимо нагревать более точно, нежели сталь. Кроме этого часто, перед началом обработки предварительный или сопутствующий нагрев. Нельзя забывать о том, что трубы, изготовленные из меди, подразумевают то, что будет проведена тщательная теплоизоляция. Особенно это актуально для тех случаев, когда из этих труб собрана система подачи отопления. Это значительно удорожает стоимость выполнения монтажных работ. Определенные сложности возникают и при использовании газовой сварки. Для выполнения работе требуется более мощный инструмент. Иногда, для обработки меди толщиной в 8 – 10 мм может потребоваться использование двух, а то и трех горелок. При этом одной из них выполняют сварку медной трубы, а остальные заняты ее подогревом. Ко всему прочему работа с медью требует большего количества расходных материалов.

Работа с медью требует использования и специализированного инструмента. Например, при резке деталей, выполненных из бронзы или латуни толщиной в 150 мм потребуется резак, который может работать с сталью с большим количеством хром. Если его использовать для обработки меди, то предельная толщина не будет превышать 50 мм.

Основные параметры, от которых зависит величина теплопроводности

Не все строительные материалы одинаково теплоэффективны. На это влияют следующие факторы:

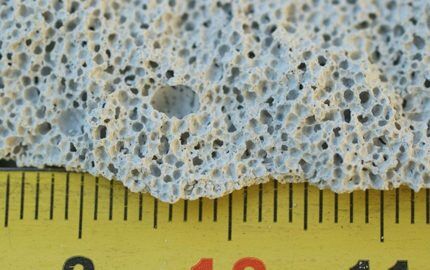

1. Пористая структура материала говорит о том, что подобное строение неоднородно, а поры наполнены воздухом. Тепловые массы, перемещаясь через такие прослойки, теряют минимум своей энергии. Поэтому пенобетон именно с замкнутыми порами считается хорошим теплоизолятором.
   Замкнутые поры пенобетона наполнены воздухом, который по праву считается лучшим теплоизолятором
2. Повышенная плотность материала гарантирует более тесную взаимосвязь частиц друг с другом. Соответственно, уравновешивание температурного баланса происходит намного быстрее. По этой причине плотный материал обладает большим коэффициентом проводимости тепла. Поэтому железобетон считается одним из самых «холодных» материалов.
   Высокая плотность даёт хорошую прочность железобетону, но также и «обделяет» его теплоэффективностью
3. Влажность – злокачественный фактор, повышающий скорость прохождения тепла. Поэтому так важно качественно произвести гидроизоляцию необходимых узлов здания, грамотно организовать вентиляцию и использовать максимально инертные к намоканию строительные материалы.

«Холодно, холодно и сыро. Не пойму, что же в нас остыло…» Даже Согдиана знает о том, что сырость и холод − вечные соседи, от которых не спрячешься в тёплом свитере

Зная, что такое проводимость тепла, и какие факторы на неё влияют, можно смело пробовать применять свои знания для расчётов будущих строительных конструкций. Для этого нужно знать коэффициенты используемых материалов.

Коэффициент теплопроводности строительных материалов – таблицы

Теплоизоляционные свойства материалов прекрасно демонстрируют сводные таблицы, в которых представлены нормативные показатели.

Таблица коэффициентов теплоотдачи материалов. Часть 1
Проводимость тепла материалов. Часть 2
Таблица теплопроводности изоляционных материалов для бетонных полов

Но эти таблицы теплопроводности материалов и утеплителей учли далеко не все значения. Рассмотрим подробнее теплоотдачу основных строительных материалов.

Какой коэффициент теплопроводности у воздушной прослойки

В строительстве зачастую используют воздушные ветронепродуваемые прослойки, которые только увеличивают проводимость тепла всего здания. Также подобные продухи необходимы для вывода влаги наружу. Особое внимание проектированию подобных прослоек уделяется в пенобетонных зданиях различного назначения. У подобных прослоек также есть свой коэффициент теплопроводности в зависимости от их толщины.

Таблица проводимости тепла воздушных прослоек

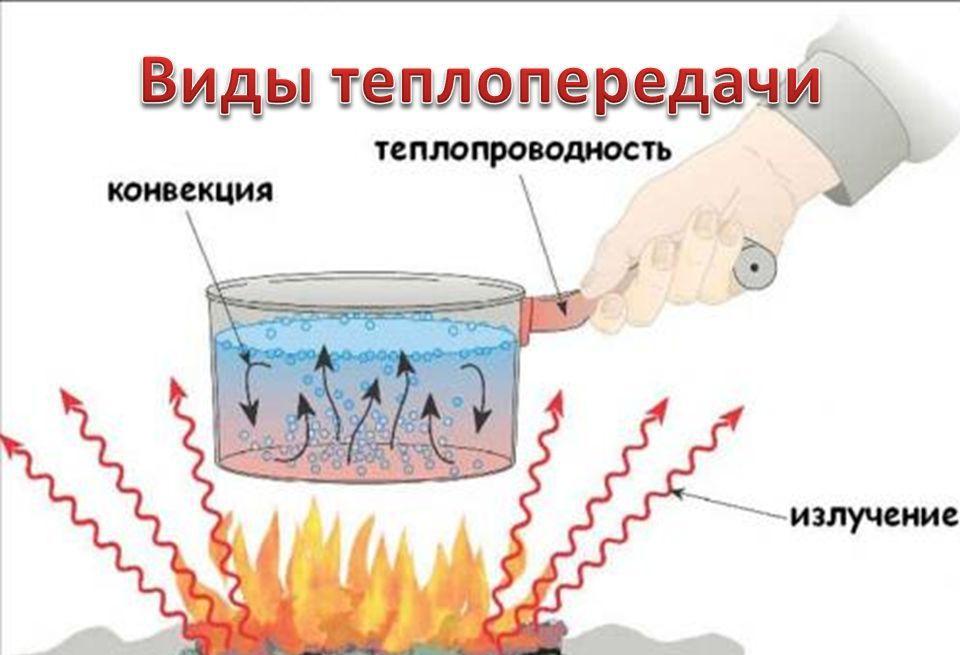

Способы передачи тепловой энергии

Рассматривая вопрос о том, что такое теплопроводность материалов, следует упомянуть о возможных способах передачи тепла. Тепловая энергия может передаваться между различными телами с помощью следующих процессов:

• проводимость — этот процесс идет без переноса материи;
• конвекция — перенос тепла непосредственно связан и с движением самой материи;
• излучение — передача тепла осуществляется за счет электромагнитного излучения, то есть с помощью фотонов.

Чтобы тепло было передано с помощью процессов проводимости или конвекции, необходим непосредственный контакт между различными телами с тем отличием, что в процессе проводимости не существует макроскопического движения материи, а в процессе конвекции это движение присутствует. Отметим, что микроскопическое движение имеет место во всех процессах теплопередачи.

Для обычных температур в несколько десятков градусов Цельсия можно сказать, что на долю конвекции и проводимости приходится основная часть передаваемого тепла, а количество энергии, переданной в процессе излучения, является незначительным. Однако излучение начинает играть главную роль в процессе теплопередачи при температурах в несколько сотен и тысяч Кельвин, поскольку количество энергии Q, передаваемой этим способом, растет пропорционально 4-й степени абсолютной температуры, то есть ∼ T4. Например, наше солнце теряет большую часть энергии именно за счет излучения.

Термическое сопротивление

Любая стена, дверь, окно служит для ограждения от внешних природных воздействий. Они способны в разной степени защитить жилище от холодов, так как коэффициент проводимости у них отличается. Для каждого ограждения коэффициент рассчитываться должен по-разному. Точно так же ведется расчет для внутренних перегородок, стен, дверей, неотапливаемых частей дома.

Если в здании имеются части, которые не протапливаются, необходимо утеплять стены между ними и другими помещениями так же качественно, как и внешние. Воздух – плохой переносчик тепла, потому что там частицы находятся на значительном отдалении друг от друга. Выходит, что если изолировать некоторые воздушные массы герметично, получится неплохая изоляция от холода. Для уточнения данных производится расчет приведенного сопротивления. Данные показывают, насколько хорошо утеплено жилище, нет ли необходимости в дополнительном утеплении.

Современные материалы

В старых домах делали всегда по две рамы, чтобы между ними находилось некоторое количество воздушных масс. Теперь по такому же принципу делаются стеклопакеты, но воздух между стеклами откачивается полностью, чтобы частиц, проводящих тепло, вообще не было. Термическое сопротивление в них значительно превышает показатели старых окон. Входные двери делаются по такому же принципу. Стараются сделать небольшой коридор, предбанник, который сохранит тепло в доме.

Если в жилище установить дополнительные резиновые уплотнители в несколько слоев, это позволит повысить теплоизоляционные свойства. Современные входные двери создаются многослойными, там помещается несколько разных слоев утеплительного материала. Конструкция становится практически герметичной, дополнительное утепление часто не требуется. Сопротивление теплопередаче стен обычно не такое хорошее, потому используются дополнительные материалы для утепления.

Факторы, влияющие на теплопроводность

Коэффициент теплопроводности материала зависит от нескольких факторов:

• При повышении данного показателя взаимодействие частиц материала становится прочнее. Соответственно, они будут передавать температуру быстрее. А это значит, что с повышением плотности материала улучшается передача тепла.

• Пористость вещества. Пористые материалы являются неоднородными по своей структуре. Внутри них находится большое количество воздуха. А это значит, что молекулам и другим частицами будет сложно перемещать тепловую энергию. Соответственно, коэффициент теплопроводности повышается.

• Влажность также оказывает влияние на теплопроводность. Мокрые поверхности материала пропускают большее количество тепла. В некоторых таблицах даже указывается расчетный коэффициент теплопроводности материала в трех состояниях: сухом, среднем (обычном) и влажном.

Выбирая материал для утепления помещений, важно учитывать также условия, в которых он будет эксплуатироваться.

Стройматериалы с минимальным КТП

Согласно исследованиям, минимальным значением теплопроводности (около 0,023 Вт/м°C) обладает сухой воздух.

С точки зрения применения сухого воздуха в структуре строительного материала, необходима конструкция, где сухой воздух пребывает внутри замкнутых многочисленных пространств небольшого объёма. Конструктивно такая конфигурация представлена в образе многочисленных пор внутри структуры.

Отсюда логичный вывод: малым уровнем КТП должен обладать стройматериал, внутренняя структура которого представляет собой пористое образование.

Причём, в зависимости от максимально допустимой пористости материала, значение теплопроводности приближается к значению КТП сухого воздуха.

Созданию строительного материала с минимальной теплопроводностью способствует пористая структура. Чем больше содержится пор разного объема в структуре материала, тем лучший КТП допустимо получить

В современном производстве применяются несколько технологий для получения пористости строительного материала.

В частности, используются технологии:

• пенообразования;
• газообразования;
• водозатворения;
• вспучивания;
• внедрения добавок;
• создания волоконных каркасов.

Следует отметить: коэффициент теплопроводности напрямую связан с такими свойствами, как плотность, теплоемкость, температурная проводимость.

Значение теплопроводности может быть рассчитано по формуле:

λ = Q / S *(T1-T2)*t,

Где:

• Q – количество тепла;
• S – толщина материала;
• T1, T2 – температура с двух сторон материала;
• t – время.

Средняя величина плотности и теплопроводности обратно пропорциональна величине пористости. Поэтому, исходя из плотности структуры стройматериала, зависимость от нее теплопроводности можно рассчитать так:

λ = 1,16 √ 0,0196+0,22d2 – 0,16,

Где: d – значение плотности. Это формула В.П. Некрасова, демонстрирующая влияние плотности конкретного материала на значение его КТП.

Методы определения коэффициента

Используются разные методики в этом направлении, но по факту все технологии измерения объединены двумя группами методов:

1. Режим стационарных измерений.
2. Режим нестационарных измерений.

Стационарная методика подразумевает работу с параметрами, неизменными с течением времени или изменяющимися в незначительной степени. Эта технология, судя по практическим применениям, позволяет рассчитывать на более точные результаты КТП.

Действия, направленные на измерения теплопроводности, стационарный способ допускает проводить в широком температурном диапазоне – 20 – 700 °C. Но вместе с тем, стационарная технология считается трудоёмкой и сложной методикой, требующей большого количества времени на исполнение.

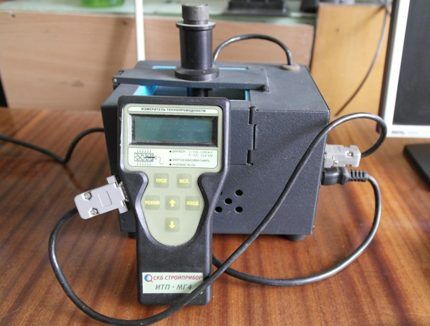

Пример аппарата, предназначенного под выполнение измерений коэффициента теплопроводности. Это одна из современных цифровых конструкций, обеспечивающая получение быстрого и точного результата

Другая технология измерений – нестационарная, видится более упрощенной, требующей для исполнения работ от 10 до 30 минут. Однако в этом случае существенно ограничен диапазон температур. Тем не менее, методика нашла широкое применение в условиях производственного сектора.

Теплопроводность воздуха

Воздух представляет собой смесь газов в различных пропорциях, каждый из которых обладает собственными теплофизическими характеристиками. Для удобства в расчётах вместо воздуха как смеси используют его модель как однородного газа. Основные газообразные компоненты воздуха:

• кислород — 20,95% по объёму и 23,20% по весу;
• азот — 78,09% и 75,47%, соответственно;
• углекислый газ — 0,03% и 0,046%;
• водород, аргон, криптон и другие газы в ничтожных количествах.

С повышением температуры кинетическая энергия молекул атмосферных газов растет, они начинают двигаться с большей скоростью, расстояние между ними и их свободный пробег увеличиваются. Этот процесс заметен как понижение плотности воздуха. Вместе с разрежением растёт и сопротивление теплопередаче.

Изменение теплопроводности смеси атмосферных газов — сложный процесс, зависящий от многих физических явлений, например, от влажности. Поэтому коэффициент теплопроводности воздуха при различных температурах — не расчётная величина, а усреднённый результат многочисленных экспериментов. Следует отметить, что для атмосферных колебаний давления изменениями λ можно пренебречь. Таблица коэффициентов теплопроводности воздуха в зависимости от значений температуры выглядит так:

Температура, K	λ, Вт/(м·град)	Т	λ	Т	λ	Т	λ
90	0,0084	230	0,0204	370	0,0315	600	0,0469
100	0,0093	240	0,0212	380	0,0323	650	0,0497
110	0,0102	250	0,0221	390	0,0330	700	0,0524
120	0,0111	260	0,0229	400	0,0338	750	0,0549
130	0,0120	270	0,0238	420	0,0352	800	0,0573
140	0,0129	280	0,0246	440	0,0366	850	0,0596
150	0,0138	290	0,0254	460	0,0380	900	0,0620
160	0,0147	300	0,0262	480	0,0394	950	0,0643
170	0,0155	310	0,0269	500	0,0407	1000	0,0667
180	0,0164	320	0,0277	520	0,0420	1050	0,0691
190	0,0172	330	0,0285	540	0,0433	1100	0,0715
200	0,0180	340	0,0292	560	0,0445	1150	0,0739
210	0,0188	350	0,0300	580	0,0457	1200	0,0763
220	0,0196	360	0,0308

Эти данные точны для сухого газообразного воздуха в состоянии покоя при атмосферном давлении 1 бар при идеальных пропорциях составляющих его газов. На практике отклонения от табличных значений могут быть вызваны самыми разнообразными факторами.

Например, наличие промышленных производств, выбрасывающих в атмосферу огромное количество химических и биологических микрочастиц (альдегиды, аммиак, оксиды, тяжёлые металлы), приводит к значительным загрязнениям атмосферы, а подобные примеси в больших количествах способны не только локально изменить теплопроводность воздуха, но и повлиять на глобальный теплообмен

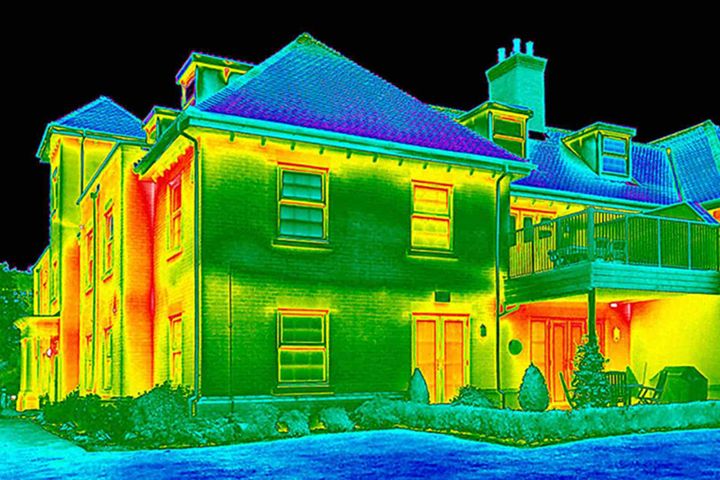

От чего зависят тепловые потери в доме

Снижение температуры в помещениях провоцируют разные причины. Утечки тепла в большей или меньшей степени происходят через стены, потолок, пол. Это непрерывный и неизбежный процесс. Однако больше всего тепла теряется через оконные проемы. Если в холодный день приложить руку к обычному тонкому стеклопакету, можно почувствовать холод. Чем ниже температура стекла, тем выше теплопроводность пластиковых окон и интенсивнее процесс энергообмена между улицей и внутренними помещениями. В среднем через проемы теряется до 44% выработанного тепла.

Именно поэтому огромное значение имеют виды комплектующих для сборки оконных и дверных блоков. От них зависит класс сопротивления теплопередаче окон, напрямую влияющий на потери энергии. Поддерживать температуру в комнатах в диапазоне 20-24°C будет значительно проще и дешевле, если правильно выбрать профили, фурнитуру и стеклопакеты. Упрощают задачу строительные нормативы. С 2003 года в процессе составления проектов и при возведении жилых объектов требуется придерживаться положений из СНиП 23-02-2003 «Тепловая защита зданий». Эти положения дополнены законом № 261-ФЗ, который ужесточил требования к энергосбережению блоков из профильных систем.

Теплопередача стеклопакета

Так как световые проемы занимают до 70% общей площади профильной конструкции, они больше всего влияют на энергоэффективность. Сопротивление теплопередаче стеклопакетов можно считать ключевым параметром при поиске подходящих окон. Этот показатель помогает оценить возможные теплопотери. Если створки и рамы собрать из 6-камерных энергоэффективных профилей нового поколения, а в световых проемах установить базовые однокамерные стеклопакеты толщиной 16-20 мм, окна будут пропускать холод и окажутся непригодными для эксплуатации в центральных, западных и северных регионах.
Чтобы понизить коэффициент теплопередачи стеклопакета, невозможно бесконечно увеличивать его толщину. Количество камер тоже ограничено. Поэтому для уменьшения утечек тепла была разработаны технологии, которые позволили существенно улучшить энергоэффективность стеклопакетов:

1. Закачка во внутренние камеры инертного газа – этот метод помогает снизить конвекцию.
2. Нанесение на внутреннюю сторону одного из стекол специального металлизированного слоя, который пропускает свет и отражает инфракрасные окна.
3. Оснащение стеклопакетов невидимыми нагревательными элементами, выполняющими функцию тепловой завесы.

На текущий момент производители активнее всего применяют 2 вариант. Селективные энергосберегающие стеклопакеты в буквальном смысле удерживают тепло внутри помещений и сокращают расходы на их обогрев. Однокамерная модель этого класса способна заменить тяжелый 2-камерный стеклопакет толщиной 40 мм. Подробнее о них можно узнать из тематической статьи на ОкнаТрейд. Также эффективно комбинированное применение инертного газа и селективного слоя.

Коэффициент сопротивления теплопередачи стеклопакетов

Чем выше приведенное сопротивление теплопередаче стеклопакета, тем теплее окно. Эту физическую величину рассчитывают по формуле:

Ro=1/k, где k – коэффициент теплопроводности, которым пользуются в странах со стандартами DIN.

В России выбрали обратную величину, поскольку она интуитивно понятна нашим гражданам. Ведь с ростом Ro увеличивается энергоэффективность окна — от значения коэффициента зависит, сколько тепла пройдет при определенной разнице температур через 1 м² стеклопакета. Производители при изготовлении продукции должны ориентироваться на сопротивление теплопередачи стеклопакета, ГОСТ допускает диапазон Ro от 0,3 до 0,8 м²×°C/Вт.

КРАТКИЕ СВЕДЕНИЯ О ТЕПЛОПЕРЕДАЧЕ

Вопросы передачи теплоты, или теплового обмена, являются основными вопросами отопительной техники. Необходимым условием теплообмена между телами или веществами является наличие разности температур. Чем больше эта разность, тем интенсивнее происходит теплообмен.

Различают три вида передачи теплоты: а) теплопроводностью, или кондукцией; б) конвекцией, или переносом теплоты движущимися частицами вещества; в) лучеиспусканием, или радиацией.

В большинстве случаев в различных тепловых процессах имеют место одновременно все три вида теплопередачи с преобладанием какого-либо из них.

Передача теплоты теплопроводностью. Такая передача осуществляется при непосредственном соприкосновении каких-либо двух тел или веществ. Теплопередача происходит внутри самого тела или вещества, которое проводит теплоту. В отопительной технике теплопередача теплопроводностью играет большую роль.

Теплопроводность обусловлена различием температур отдельных частей тела, поэтому можно считать, что распространение теплоты неразрывно связано с распределением температуры. Температурное поле, изменяющееся с течением времени, называют неустановившимся, или нестационарным. Если же температурное поле не меняется, его называют установившимся, или стационарным.

Для характеристики процесса распространения теплоты вводят понятие о тепловом потоке. Тепловой поток Q — это количество теплоты W, Дж, проходящей за время т, с, через данную поверхность в направлении нормали к ней:

Тепловой поток измеряют в ваттах (Вт).

Если количество переданной теплоты W отнести к площади поверхности F и времени т, то получим величину

которую называют плотностью теплового потока, или удельным тепловым потоком, и измеряют в Вт/м2.

[spoiler title=»Источники»]

• https://FB.ru/article/394480/chto-takoe-teploprovodnost-v-fizike
• https://elementy.ru/nauchno-populyarnaya_biblioteka/434822/Chto_takoe_teploprovodnost
• https://stroychik.ru/strojmaterialy-i-tehnologii/teploprovodnost-stroitelnyh-materialov
• https://svoydom.info/%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%BF%D1%80%D0%BE%D0%B2%D0%BE%D0%B4%D0%BD%D0%BE%D1%81%D1%82%D1%8C-%D0%BC%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%B0%D0%BB%D0%BE%D0%B2-%D1%82%D0%B0%D0%B1%D0%BB%D0%B8%D1%86%D0%B0/
• https://positroika-doma.ru/otoplenie/chto-takoe-teploprovodnost-stroitelnyh-materialov-tablitsa
• https://homius.ru/tablitsa-teploprovodnosti-stroitelnyih-materialov.html
• http://jsnip.ru/normy/soprotivlenie-teploperedache.html
• https://akak7.ru/koefficient-teploprovodnosti-stroitelnyx-materialov-chto-eto-takoe-tablica-znachenij.html
• https://sovet-ingenera.com/otoplenie/project/koefficient-teploprovodnosti.html
• https://kaminguru.com/sistema-otoplenija/tablica-teploprovodnosti-vozduha.html
• https://www.oknatrade.ru/help/soprotivlenie-teploperedache-vazhnaya-kharakteristika-okna/
• https://vladyka23.ru/entsiklopediya/teploprovodnost.html

[/spoiler]
