Актуальные в России, требования по эвакуации при пожаре предусматривают наличие специальных планов эвакуационно/аварийных мероприятий в каждом конкретном сооружении, созданных по регламенту ГОСТ. Поэтому далее будут рассмотрены виды (существующие сегодня) планов эвакуации, и рассмотрены требования, какие предъявляются к оформлению, размещению, изготовлению и разработке подобных изделий.

Определение и функционал

Планом эвакуации называется официальный документ, предоставляющий наглядную информацию о путях эвакуации и выходах из здания, а также устанавливающий правила поведения работников и посетителей в случае ЧС, последовательность действий сотрудников организации при возникновении возгорания.

Назначение такого плана понятно из вышеизложенного определения. Однако имеются и иные задачи, решаемые посредством этого документа. К ним относят:

• указание выходов и путей для самостоятельной эвакуации граждан в опасной ситуации;
• обозначение штатного позиционирования специального оборудования для противодействия огню и оповещателей об угрозе;
• обеспечение профильного обучения и инструктажа по ПБ сотрудников, находящегося на объекте;
• напоминание о мероприятиях, требующих первостепенного выполнения при пожаре;
• осуществление спасательных и аварийных мероприятий после обнаружения возгорания.

Виды эвакуационных планов

Согласно действующему регламенту ГОСТ12.2143.09, актуальные планы эвакуации делят на следующие виды.

1. Этажные – формируются для конкретного этажа всех сооружений на объекте.
2. Секционные – создаются, когда площадь этажа превышает тысячу квадратных метров, эвакуационные пути слишком длинные, имеется более одного выхода, отделенного перегородкой или же установлены турникеты, поднимаемые двери и т. п.
3. Сводные – представляют собой дубликаты секционных и этажных эвакуационных планов, которые имеют отношение к одному строению, объекту или транспорту. Эти документы находятся у дежурного и выдаются по указанию руководства.
4. Локальные – формируются для обособленных помещений сооружения, вроде отельных номеров, госпитальных палат, школьных классов, корабельных кают и т.д.

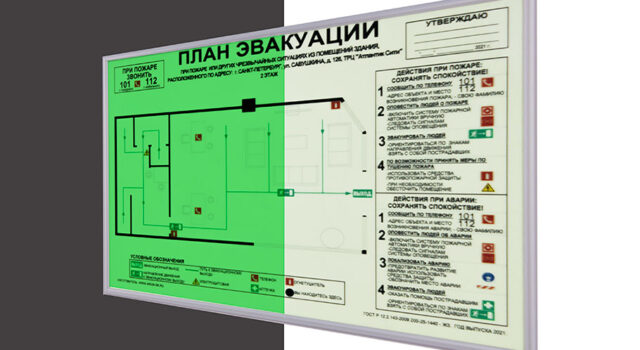

Содержание документа

По регламенту ГОСТ корректно созданный план эвакуации имеет пару компонентов.

Графическая часть, состоящая из секционных или же этажных планов, имеет размер 40 на 60 сантиметров. Здесь указывается планировка зданий с акцентом на аварийные пути, выходы и лестницы, а также схемы размещения средств тушения и связи, медицинских и аварийно-спасательных средств, ну и самого плана, что позволяет быстро сориентироваться на месте.

Локальные документы выполняются в формате 30 на 40 сантиметров для каждого помещения, где находятся рабочий персонал или сотрудники.

Фон графической части всегда белый, но допускаются желтые оттенки. Высота обозначений не может быть менее восьми миллиметров, и все они создаются в одном масштабе, что предусмотрено ГОСТ12.4.026.2015

Как основные, так и вспомогательные эвакуационные маршруты в графической части плана обозначаются линией 2-миллиметровой толщины зеленого цвета. В первом случае она сплошная, а во втором, соответственно, пунктирная.

Первичные средства тушения и пояснения к ним обозначают красным и черным цветом, соответственно. Иные символы можно указывать посредством букв и цифр. К тому же, этажные планы должны иметь персональный номер.

Особые требования выдвигают к так называемым фотолюминесцентным планам эвакуации, Их необходимо изготавливать стойкими к ультрафиолетовому излучению и температурным колебаниям, характерным конкретному этажу.

Текстовая часть предусматривает изложение всех доступных персоналу способов информирования о ЧП, включая указание:

• алгоритма и правил эвакуации.
• порядка вызова медслужб, спасателей и пожарных бригад;
• включения специальных систем, вроде СОУЭ, АУПГ и прочих.

Текстовая часть фактически представляет собой инструкцию по тому, как нужно действовать в условиях чрезвычайной ситуации, находясь на конкретном объекте. Она предоставляет понятную расшифровку всех обозначений, символов, изображений и знаков, а также содержит информацию по учету периодичности инструктажей и тренировок работников.

Требования к содержанию

Выше упоминалось, что эвакуационный план, сформированный по регламенту ГОСТ, содержит две части, а именно, графическую и текстовую.

Под первой подразумевается полная и подробная схема эвакуации рабочего персонала и посетителей, плюс детальная этажная планировка, с указанием:

• путей и выходов, в том числе, аварийных;
• лестничных клеток и маршей;
• точек расположения эвакуационных планов;
• позиционирования средств аварийной связи и пожарной защиты.

Что до текстовой части рассматриваемого документа, то она является подробной инструкцией по действиям в условиях ЧС, которая рассказывает персоналу о:

• эвакуационных мероприятиях;
• способах и секторах оповещения;
• последовательности спасательных работ;
• лицах, ответственных за ПБ;
• обязанностях сотрудников, ответственных за вызов спасателей, медиков;
• первичных задачах по отключению электрооборудования;
• активации и дезактивации систем автоматики.

В текстовой части обязательно размещаются смысловые пояснения для символов, а также указывается номер этажа, если это касается этажных документов.

Требования к форме документа

Размеры эвакуационного плана формируются, исходя их площади объекта, где он будет использоваться, а также числом выходов, находящихся на конкретном этаже. В случае с локальными планами стандартные габариты документа составляют 40х30 сантиметров, тогда как стандарт секционных и этажных аналогов равен 60х40 сантиметров.

Создают рассматриваемые документы всех видов, используя фотолюминесцентные материалы, а основной фон во всех случаях остается белым.

Все символы, используемые для оформления графической части, выполняются в едином масштабе и имеют размеры в диапазоне 8-15 миллиметров. Шрифты и параметры букв берутся из ГОСТ124.026.01, а их цвет всегда черный.

Зеленые линии путей эвакуации должны сопровождаться указателем направления движения. Это требование распространяется как на основные, так и на дополнительные маршруты.

Требования к размещению

На любом плане указывается место его установки, а потому они монтируются в четко обозначенной точке этажа. Зона позиционирования плана должна хорошо просматриваться, а также быть:

• равноудаленной от входов;
• качественно освещенной;
• не загроможденной предметами обстановки.

Между ближайшими планами не может быть дистанция более 60 метров. А наличие плана в самой отдаленной от выхода точке является обязательным.

Требования ПБ

К эвакуационным планам имеются и особые требования со стороны Правил противопожарного режима. Они гласят, что руководство предприятия отвечает за:

• наличие планов в каждом здании;
• разработку необходимой документации по ПБ;
• расстановку спецтехники и подвижного состава;
• размещение средств ПП-защиты и аварийной связи.

Обратиться за изготовлением плана эвакуации можно в различные лицензированные компании, такие как ПожМаркет.
